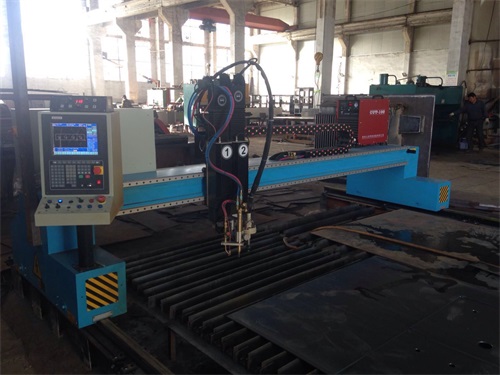

龙门数控切割机的产品特点性能指标以及配置选型

发布日期:2017-09-19 作者:青岛数控切割机 点击:

龙门数控切割机的产品特点性能指标(target aim)(target aim)以及配置(deploy)选型
   属轻型龙门式数控切割机,数控火焰、等离子两用切割机,北京斯达特SH-2200;工控式数控切割控制(control)系统;双边驱动;日本松下原装伺服驱动系统(actuation system);德国行星齿轮减速器;台湾圆轨滑轨(TTW guide);割炬系统一套(火焰割炬含自动点火装置);电容自动调高系统一套;电梯精轨; 横向跨度(释义:泛指距离):4m;纵向长度:8m。有效切割宽度3.2m;有效切割长度6.5m.(文章由 数控切割机厂家 采集发布,文章网站内容仅供参考) 采用双边驱动,运行稳定(解释:稳固安定;没有变动),配置好,工作效率(efficiency)高,可用于各种异形碳素钢、锰(manganese)钢、不锈钢(不锈耐酸钢)等金属材料的大、中、小型钢板下料。还可根据用户要求配置多把割炬。

青岛数控切割机

    1、横梁:采用方管对焊结构,具有刚性好,精度(精确度)高,自重轻,惯量小的特点。等离子切割机一般使用压缩空气。在切割机正常切割过程中,气体的压力与稳定的气流量及气体的干燥性与纯度性,所有焊接件均振动时效(Prescription)去应力处理,有效的防止了结构变形;
  2、纵、横向驱动:均采用精密齿轮齿条(7级精度(精确度))传动。
数控等离子切割机可切割所有金属板材,因此具有切割领域宽的优点,切割速度可达10m/min,速度快、效率高,是火焰切割的10倍。横向滑轨(TTW guide)采用台湾进口的圆轨,纵向导轨是由精密加工的特质钢轨制成,保证了切割机的运行平稳,精度高,且经久耐用,清洁美观;减速采用德国原装进口的行星齿轮减速器,可以非常完美的保证运动的精度和平衡度;
  3、纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对滑轨(TTW guide)的压紧程度,使整机在运动中保持稳定(解释:稳固安定;没有变动)(解释:稳固安定;没有变动)的导向;
  4、驱动系统选用世界顶级产品——日本原装进口松下伺服马达和驱动技术,使整机运行平稳,速度变速范围宽,加速时间短;
  5、简单易用的自动编程系统,使数控编程不再复杂,轻而易举;
  6、数控控制系统采用北京斯达特系统,配合PLC作输入输出控制,使该电气系统具有优良稳定(解释:稳固安定;没有变动)(解释:稳固安定;没有变动)性(The stability of)和超强抗干扰;产品主要技术性能指标:
  1、切割形状:可编程切割直线和圆弧构成的任意平面形状钢板零件;
  2、切割精度(精确度):国家标准JB/T10045.3-99;
  3、切割宽度:横向跨度(释义:泛指距离)3000mm,有效切割宽度2200mm;
  4、轨道长度:轨道长度6000mm,有效切割长度5200mm,可以根据客户需求加长;
  5、割炬配置(deploy):割炬系统一套;
  6、切割厚度:火焰切割5-160mm,超过此厚度需另行定做;等离子切割厚度由用户所选定的等离子电源决定;
  7、点火调高:自动点火,电容式火焰自动调高系统或弧压式等离子自动调高系统;
  8、数控系统:北京斯达特数控切割控制(control)系统,简单易用,稳定(解释:稳固安定;没有变动)可靠;
  9、数控编程:基于AutoCAD的全自动图形化编程软件;
  10、文件传输:配USB接口(interface);
  11、切割气体:氧(Oxygen)气+乙炔 或丙烷;
  12、调速范围:0---15000mm/min(米/分钟)。等离子切割机一般使用压缩空气。在切割机正常切割过程中,气体的压力与稳定的气流量及气体的干燥性与纯度性,数控切割机配置(deploy)选型
  一、不同结构形式及型号之间的主要区别
  1、不同型号数控切割机之间的区别;配置(deploy)(自身的系统、驱动马达等)、可添加配置(比如:能配几把割炬,是否能纵向和横向加长加宽等)、切割面积(自身的有效切割面积大小);
  2、不同价位数控切割机之间的配置(deploy)区别; 高价位:主要配置全进口 中等价位:中外结合 普通价位:全国产
